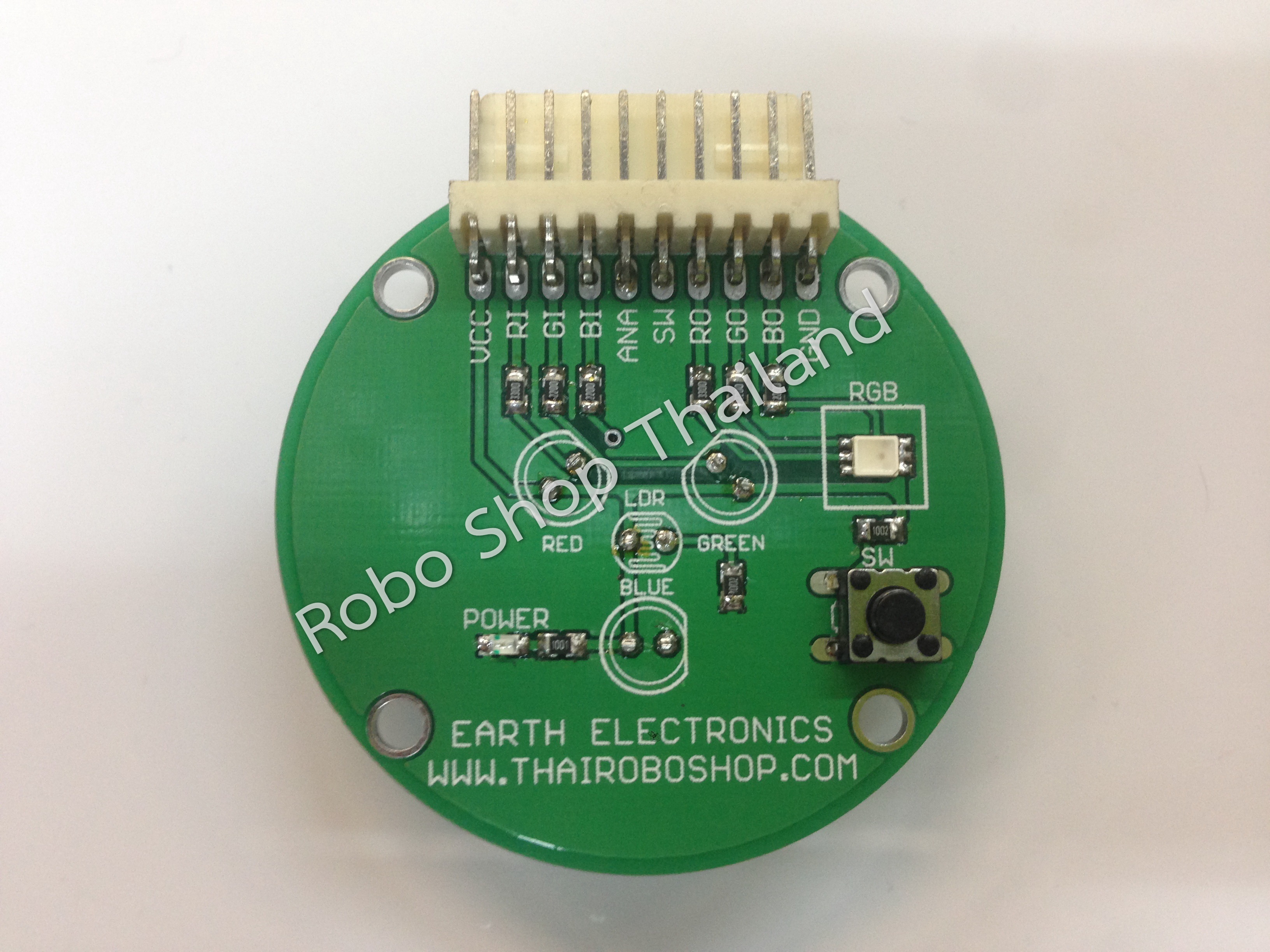

Color Sensor V1.0

เซ็นเซอร์สี V1.0

วิธีการเซตค่าสีจากตัวอย่างโค้ด
- หากระดาษสี CMY หรือปริ้นกระดาษโทนแม่สี CMY เพื่อเตรียมพร้อมสำหรับการคาริเบต
- กดรีเซตไมโครคอนโทรลเลอร์ จะสังเกตเห็นว่า LED มีไฟสีขาวติดสว่าง
- ทำการกด SW บนบอร์ดเซ็นเซอร์สี1ครั้ง จะสังเกตเห็นว่า LED เปลี่ยนเป็นสีฟ้า(C) ให้นำบอร์ดเซ็นเซอร์สีไปวางบนกระดาษสีฟ้า
- จากนั้นทำการกด SW อีกครั้ง ไมโครคอนโทรลเลอร์จะทำการเก็บค่าโทนสีฟ้า หลังจากเก็บค่าสีฟ้าเสร็จแล้วสังเกต LED จะเปลี่ยนเป็นสีม่วง(M) ให้นำบอร์ดเซ็นเซอร์สีไปวางบนกระดาษสีม่วง
- จากนั้นทำการกด SW อีกครั้ง ไมโครคอนโทรลเลอร์จะทำการเก็บค่าโทนสีม่วง หลังจากเก็บค่าสีม่วงเสร็จแล้วสังเกต LED จะเปลี่ยนเป็นสีเหลือง(Y) ให้นำบอร์ดเซ็นเซอร์สีไปวางบนกระดาษสีเหลือง
- จากนั้นทำการกด SW อีกครั้ง ไมโครคอนโทรลเลอร์จะทำการเก็บค่าโทนสีเหลือง หลังจากเก็บค่าสีเหลืองเสร็จแล้ว เป็นอันเสร็จสิ้นการคาริเบต
- นำเซ็นเซอร์ไปวัดค่าสีต่างๆได้เลย โดยค่าสีจะแสดงออกทาง LED RGB ที่อยู่บนบอร์ดเซ็นเซอร์ และโชว์ค่า RGB ขึ้นบนจอมอนิเตอร์ถ้าเราเชื่อมต่อผ่าน Serial Port
แต่ถ้าหากต้องการคาริเบตค่าสีใหม่ให้ทำการกด SW อีกครั้งกดค้างไว้ประมาณ 1 วินาที ระบบก็จะเข้าสู่โหมดทำการคาริเบตสีใหม่



Example Code

boolean runColor = false;

// set pin numbers:

const int buttonPin = 2;    // the number of the pushbutton pin

int pwmrgb[] = {3, 5, 6};



//sets the bias for the illuminated RGB LED: higher number = less intense (max 255)

int rgbbias[] = {20, 30, 0};



int rgbds[] = {0, 0, 0};

int Rc=0, Gc=0, Bc=0;

int Rm=0, Gm=0, Bm=0;

int Ry=0, Gy=0, By=0;

int rgb[] = {0, 0, 0};



int maxwhite[] = {1023, 1023, 1023};

int minblack[] = {0, 0, 0};



int sensorValue = 0;

int red;

int green;

int blue;



int speed = 60;



// Variables will change:

int a = 0;

int ledState = HIGH;         // the current state of the output pin

int buttonState;             // the current reading from the input pin

int lastButtonState = LOW;   // the previous reading from the input pin



long lastDebounceTime = 0;  // the last time the output pin was toggled

long debounceDelay = 50;    // the debounce time; increase if the output flickers



void setup() {

  pinMode(buttonPin, INPUT);

  pinMode(3, OUTPUT); //Ro

  pinMode(5, OUTPUT); //Go

  pinMode(6, OUTPUT); //Bo

  pinMode(9, OUTPUT); //sensor red cathode Ri

  pinMode(10, OUTPUT); //sensor green cathode Gi

  pinMode(11, OUTPUT); //sensor blue cathode Bi



  Serial.begin(9600);



  for(int j=0; j<3; j++) {

    digitalWrite(j + 9, LOW);

    delay(speed);

    rgb[j] += analogRead(A1);

    delay(speed);

    digitalWrite(j + 9, HIGH);

    delay(speed);

  }

  digitalWrite(3, HIGH);

  digitalWrite(5, HIGH);

  digitalWrite(6, HIGH);

}



void loop() {

  // read the state of the switch into a local variable:

  int reading = digitalRead(buttonPin);



  if (reading != lastButtonState) {

    // reset the debouncing timer

    lastDebounceTime = millis();

  }



  if ((millis() - lastDebounceTime) > debounceDelay) {



    if (reading != buttonState) {

      buttonState = reading;



      if (buttonState == LOW) {

        a += 1;

      }

    }

  }

  lastButtonState = reading;



  if(a == 1) {

    runColor = false;

    analogWrite(pwmrgb[0], 0);

    analogWrite(pwmrgb[1], 200);

    analogWrite(pwmrgb[2], 255);

  }

  else if(a == 2) {

    calibateC();

    a += 1;

    analogWrite(pwmrgb[0], 255);

    analogWrite(pwmrgb[1], 0);

    analogWrite(pwmrgb[2], 200);

  }

  else if(a == 4) {

    calibateM();

    a += 1;

    analogWrite(pwmrgb[0], 255);

    analogWrite(pwmrgb[1], 160);

    analogWrite(pwmrgb[2], 0);

  }

  else if(a == 6) {

    calibateY();

    a += 1;

    maxwhite[0] = (Rm+Ry)/2;

    maxwhite[1] = (Gc+Gy)/2;

    maxwhite[2] = (Bc+Bm)/2;

    minblack[0] = Rc;

    minblack[1] = Gm;

    minblack[2] = By;

    Serial.print("maxR "); Serial.print(maxwhite[0]);

    Serial.print("\tmaxG "); Serial.print(maxwhite[1]);

    Serial.print("\tmaxB "); Serial.println(maxwhite[2]);

    Serial.print("minR "); Serial.print(minblack[0]);

    Serial.print("\tminG "); Serial.print(minblack[1]);

    Serial.print("\tminB "); Serial.println(minblack[2]);

    runColor = true;

    a = 0;

  }

  if(runColor == true) {

    for(int i = 0; i < 3; i++){

//      delay(speed);

      digitalWrite(i + 9, LOW);

      delay(speed);

      sensorValue = analogRead(A1);

      delay(speed);

      digitalWrite(i + 9, HIGH);

      rgbds[i] = constrain(sensorValue, minblack[i], maxwhite[i]);

      rgbds[i] = map(rgbds[i], minblack[i], maxwhite[i], 0, 255);

      rgbds[i] = 255-((255 + rgbbias[i]) - rgbds[i]);

      rgbds[i] = constrain(rgbds[i], 0, 255);

//      digitalWrite(i + 9, HIGH);

    }



    for(int i = 0; i < 3; i++){

      analogWrite(pwmrgb[i], rgbds[i]);

      if(i == 0){

        red = rgbds[0];

        Serial.print("Red = ");

        Serial.print(red);

        Serial.print(" , ");

      }

      if(i == 1){

        green = rgbds[1];

        Serial.print("Green = ");

        Serial.print(green);

        Serial.print(" , ");

      }

      if(i == 2){

        blue = rgbds[2];

        Serial.print("Blue = ");

        Serial.print(blue);

        Serial.println();

      }

    }

    delay(5);

  }



  else if(a == 8) {

    runColor == false;

    a=0;

  }

}



void calibateC() {

  Rc=0; Gc=0; Bc=0;

  rgb[0] = 0; rgb[1] = 0; rgb[2] = 0;

  for(int i=0; i<3; i++) {

    for(int j=0; j<3; j++) {

      digitalWrite(j + 9, LOW);

      delay(speed);

      rgb[j] += analogRead(A1);

      delay(speed);

      digitalWrite(j + 9, HIGH);

//      delay(speed);

    }

  }

  Rc = rgb[0]/3;

  Gc = rgb[1]/3;

  Bc = rgb[2]/3;

  Serial.print("Rc "); Serial.print(Rc);

  Serial.print("\tGc "); Serial.print(Gc);

  Serial.print("\tBc "); Serial.println(Bc);

}



void calibateM() {

  Rm=0; Gm=0; Bm=0;

  rgb[0] = 0; rgb[1] = 0; rgb[2] = 0;

  for(int i=0; i<3; i++) {

    for(int j=0; j<3; j++) {

      digitalWrite(j + 9, LOW);

      delay(speed);

      rgb[j] += analogRead(A1);

      delay(speed);

      digitalWrite(j + 9, HIGH);

//      delay(speed);

    }

  }

  Rm = rgb[0]/3;

  Gm = rgb[1]/3;

  Bm = rgb[2]/3;

  Serial.print("Rm "); Serial.print(Rm);

  Serial.print("\tGm "); Serial.print(Gm);

  Serial.print("\tBm "); Serial.println(Bm);

}



void calibateY() {

  Ry=0; Gy=0; By=0;

  rgb[0] = 0; rgb[1] = 0; rgb[2] = 0;

  for(int i=0; i<3; i++) {

    for(int j=0; j<3; j++) {

      digitalWrite(j + 9, LOW);

      delay(speed);

      rgb[j] += analogRead(A1);

      delay(speed);

      digitalWrite(j + 9, HIGH);

//      delay(speed);

    }

  }

  Ry = rgb[0]/3;

  Gy = rgb[1]/3;

  By = rgb[2]/3;

  Serial.print("Ry "); Serial.print(Ry);

  Serial.print("\tGy "); Serial.print(Gy);

  Serial.print("\tBy "); Serial.println(By);

}
