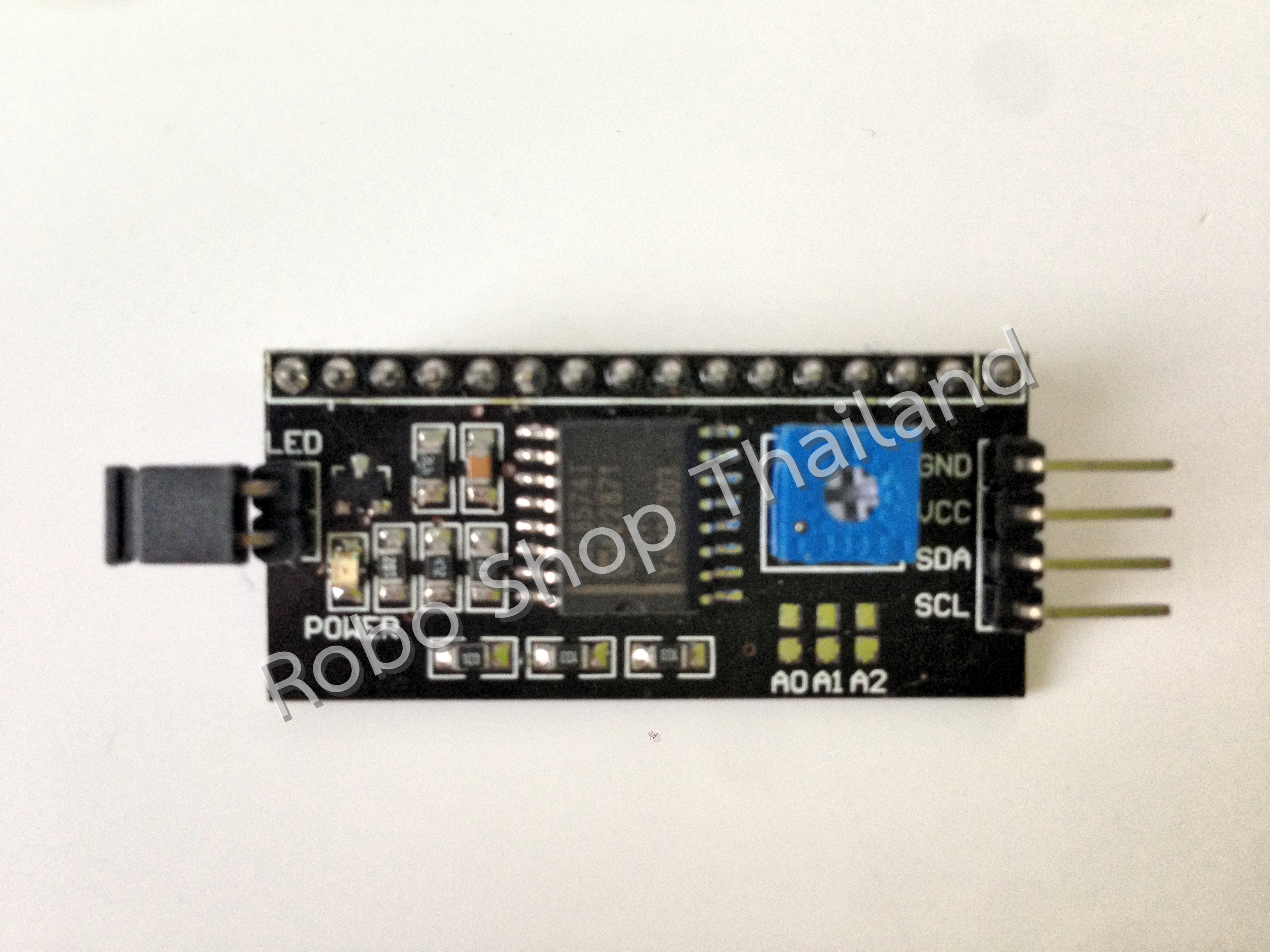

I2C LCD

เป็นโมดูลที่ใช้สั่งงานหน้าจอ LCD เพื่อลดขาการใช้งานจาก 16 ขาให้เหลือเพียง 4 ขา
เป็นการติดต่อสื่อสารผ่าน I2C โดยสามารถสั่งงานพร้อมกันหลายๆหน้าจอได้โดยการระบุแอดเดรส 0x20 - 0x27 Standard(0x27)หรือ(0x3F)
ขึ้นอยู่ในการเชื่อมจุด A0  A1  A2  พร้อมทั้งสามารถปรับความเข้มของตัวหนังสือผ่าน VR ได้อีกด้วย

คู่มือของบอร์ด >>> Link
Library LiquidCrystal_I2C >>> Link

ตัวอย่างโค้ด

#include

#include

/*-----( Declare objects )-----*/

// set the LCD address to 0x27 for a 20 chars 4 line display

// Set the pins on the I2C chip used for LCD connections: 3F

//                    addr, en,rw,rs,d4,d5,d6,d7,bl,blpol

LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);  // Set the LCD I2C address

//LiquidCrystal_I2C lcd(0x3F, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);  // Set the LCD I2C address

void setup()   /*----( SETUP: RUNS ONCE )----*/

{

  Serial.begin(9600); //(Remove all 'Serial' commands if not needed)

  lcd.begin(20,4);         // initialize the lcd for 20 chars 4 lines, turn on backlight

  lcd.backlight();

  // Print a message to the LCD.

  lcd.print("Hello World !!!!");

  delay(3000);

}

void loop()   /*----( LOOP: RUNS CONSTANTLY )----*/

{

  lcd.setCursor(0, 0);

  lcd.print("EarthElectronics");

  lcd.setCursor(0, 1);

  lcd.print(" Thai Robo Shop");

}
